机械手喷涂生产线改造方案预期效果

日期:2021/07/02
分享至:

客户共拥有喷漆房2个喷漆工位4个,由于喷漆房空间的原因实际使用仅2个喷漆工位。在使用过程中陆续发现温湿度失控,特别是夏天湿度降不下来;抽风系统故障跳闸;水帘为固定结构,造成水帘内腔、夹层无法进行定期的清洁保养,影响了水帘的吸附能力;喷涂较大零件时,抽风系统不能将漆雾全部吸附进水帘,造成漆雾返涂到工人身体和面部,加深职业危害等问题。


虽几经维修但仍没有解决上述问题,因此客户特提出对喷漆房进行整体改造。


一、 荣德机器人为客户改造的预期效果

喷涂生产线结合现有设备进行改造安装,保证运行稳定、安全,符合国家及行业环保的各项标准。各系统结构紧凑、性能先进、流程合理、操作维修方便。并充分考虑到用户生产发展的需要,以实用、耐用为原则,整体协调、设备先进、人流物流顺畅,排列整齐美观,仪器仪表安装位置便于检测、维修、操作和观察。


该喷涂设备由2套水帘密闭喷漆系统构成,每套喷漆室均有带悬挂喷涂功能的工作台一套,且每套喷漆房预留有接入机械手自动喷涂的接口和设计。


该喷涂生产线应具备送新风、新风净化、除湿、加温、防静电等功能,并能根据外部环境条件,对上述功能实现实时调整和控制。其参数控制及安全等要求如表1 :

表1喷漆房技术指标

序号

项目

1

喷漆室形式

水帘密封式,恒温恒湿可调控

2

空气流速

0.40.6m/s

3

温度

1830

4

湿度

50%65%

5

空气清洁度

(粒径<10μm)<300/cm3、尘埃量<4.5mg/m3

6

劳动安全

防火防爆防静电

7

水幕

均匀、平稳,方便清理油漆废物

8

外形尺寸(长×宽×高)

利用现有喷漆房进行改造保证内部工作区域尺寸不小于L3500×W2500×H2800

9

抽风系统

运行平稳、安全,便于维修、维护

10

喷涂平台

能够悬挂喷涂零件并旋转

11

其它

能够加装机械手自动喷涂设备

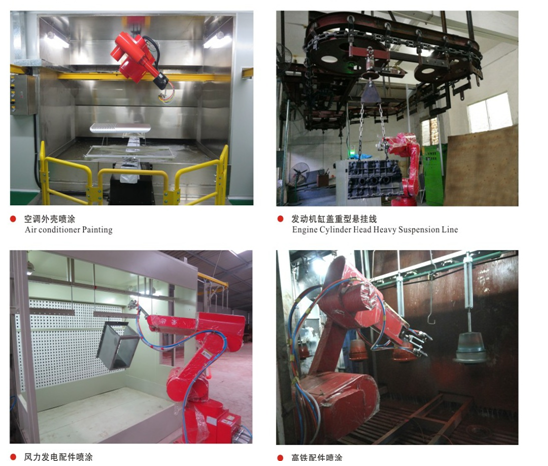

整套喷漆系统便于进行清理清洁和维修维护,长时间保持喷漆房内的清洁度。其预想中的喷漆房如图1:
