喷油生产线车间的固化炉设备技术参数

日期:2020/04/10
分享至:

喷油生产线线体固化炉分4段,万级净化等级,规格尺寸依设计方案图为准,炉区内通道保持畅通,须设计检查门与其他区域连接,内部设计过线梯进入烤炉区进行日常检查维护。热风循环加热方式, 温度:常温~120℃±3°C (可调)炉体内壁为材料不锈钢镜面板,厚度 SUS304-1.0,外壁为优质彩钢板SS41-1.5,内、外壁间填充纤维岩棉绝热层,岩棉优质120kg/m3,绝热层厚度为100㎜。喷漆室体内部设有型钢制作的内框架,用于支撑悬链和增加室体强度。开线升温最高温度时间需在≤20分钟,当炉内温度异常超出设定温度允差值时有警鸣灯提示,当超过允值上限(参数可设置)烤箱区域自动断电。供热过滤采用H13耐高温高效,两端各开检修门,检修门各配雀尾拉手和专用胶链。烤箱需要做微正压,烤炉出入口调节装置采用t1.2mm不锈钢板制作仿形口,减少温度流失。

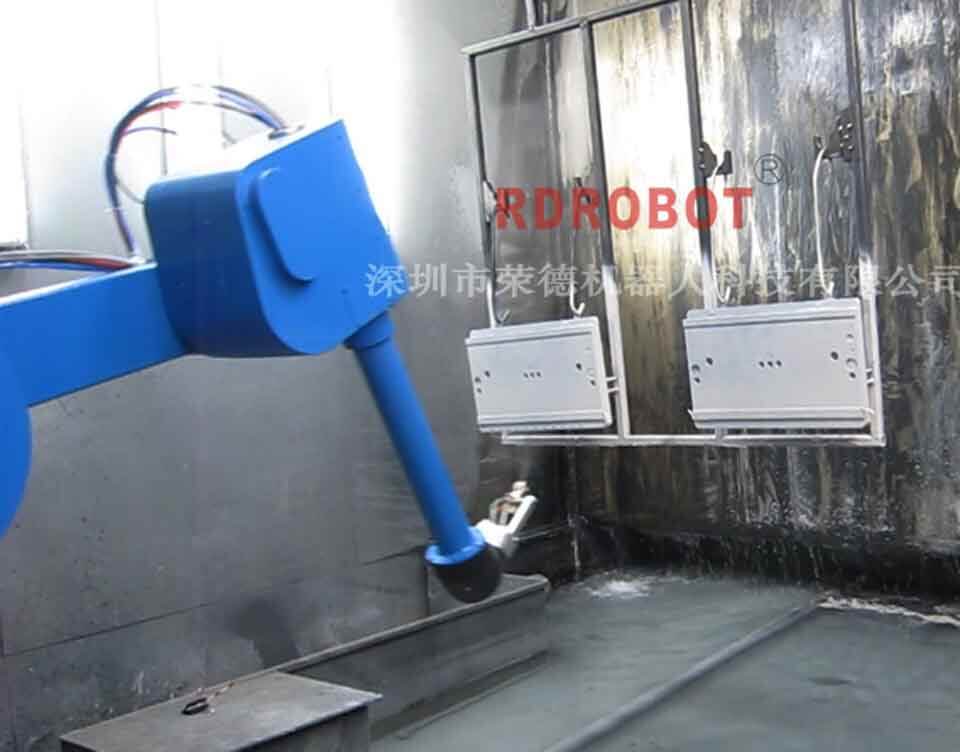

机器人喷涂车间


自动控温系统采用多点测温、单点控温方式,铂热电阻探头,数显式温控仪,调节方便,控温 误差不得大于±3°C。设置超温保护开关及风压开关对燃烧系统进行双重保护,遇超温或风机故障及时关闭,加热系统并发出声光报警信号。烘烤通过时间 10~15min 电加热方式,工作温度:常温~120℃可调 炉内温差:±5℃,炉外壁温度不高于室温 10℃ ,二点控温,多点测温,超温报警。


3套热风循环装置,规格尺寸以实际设计为准,循环过滤箱壳体SS41-1.5外板SUS304-2.0,内板复合手工岩棉板,夹芯为100mm厚岩棉, 溶重为120Kg/ m,A-PLUS或同级品H13循环耐温150℃ ,循环保温隔爆风机:风机,循环风管采用SUS304-1.5不锈钢板制作,风管之间采用法兰加密封胶皮配合连接 ,外包PEF保温棉,且外包镀锌板 ,出风管安装防火阀。柜式烤炉数量及规格尺寸以实际需求为准。动力采用立式马达,电机采用δ5mm 冷板加强固定;烤箱采用 100mm 厚炉体,岩棉保温层,内层与内胆之间作为运风层。

机器人喷漆室


外板采用 1.5mm 厚的 A3 板制作,内板采用 1.2mm 厚的不锈钢板制作。烤箱底部采用 T3mm 厚 201#不锈钢板制作,以方便推车出入;烤箱设有双开门,集装箱式挂卡门扣,采用耐高温 E 型胶条密封,保证密封性;加热采用不锈钢带散热片的 U 型发热管加热,加热温度为常温-150℃可调。运风部分在烤箱顶部设有一个排风口、一个进风口,使水气和废气能够及时地从排风口排出,从进气口补充空气,由于补充的冷空气不直接进入内腔(通过发热管才进入内腔),从而有效地保证了内腔温度不受影响。控制部分采用单独的电箱控制,选用数显温控,设有电流表、电压表、时间制、蜂鸣器等,温控具有 PID自整定功能。柜式烤炉配相应尺寸烘烤车架,车架安装防静电万向轮,结构采用千层架方式,车架具体待现场确定。
