喷漆线IR预热系统的基本条件

型式：IR干燥炉，顶吊式加热

加热方式：IR加热(陶瓷黑体管)

烤炉温度：常温~60℃可调

升温时间：在10分内升温至操作温度60℃

IR预热系统的本体装置

板材：岩棉断热库板。热絶缘K值＝0.6kcal/M2/h/c；板厚50mm

钢板：外面0.426mm浦白烤漆板.内面0.426mm不锈钢拉丝板

蕊材：100K岩棉

收边材：开模结构铝料

气密处理：中性玻璃胶

IR预热系统温度控制采用非接触型感温sensor，温控器采PID型，控制余温补偿，SCR恒温控制器, 温度控制±3℃。喷漆设备生产线的喷枪喷枪采用Ransburg AGMDPRO静电喷枪或同等级Ex防爆产品；以喷枪固定，产品旋转方式进行喷涂；两套独立的喷漆系统。

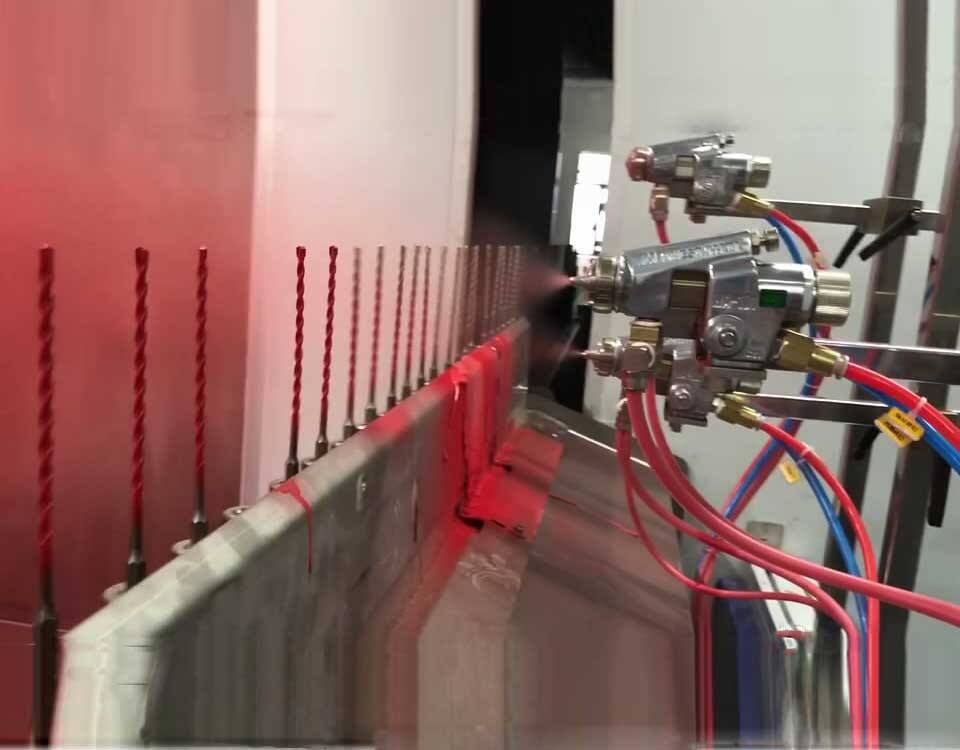

喷漆线的噴座

1、噴槍主固定桿为鋁合金

2、噴槍調整刻度尺規16組(五軸方向調整)

3、噴槍微調刻度鈕16個

教導噴漆操作盒1個

喷枪控制箱2组，其相关的附属元器件，如压力表及气动元件需要选用Festo、Fujikura或同等级品牌.供油系统和喷枪需要两套，预计喷枪16个；即两套管路、两套喷枪、两套泵浦；需能满足两种颜色快速切换，切换时间≤5min

喷枪换型

⑵ 能够通过记录每种型号产品的喷枪位置参数，快速调整好喷枪角度和高度

⑵ 设备能记忆每种产品的喷油量、喷油速度参数；切换时选择对应的产品型号，设备自动调出需要的参数

⑶喷枪头拆卸清洗后能快速还原

⑷ 喷嘴的雾化器和散形器换型时器位置能够自动调节，喷油量、喷枪的高度和角度可以手工微调

喷漆线配备专用调漆，搅拌，供漆装置，设备需满足防爆要求, 喷枪油漆管道系统应有自动清洗功能. 喷油间操作空间需要和供应商根据链条速度3m~8m/min进行确认（和供应商确认）。两套自动喷漆系统布置和喷涂间空间大小需要考虑到后续的改进，如：

1、后续将固定喷枪喷涂方式改成机器人固定喷枪喷涂方式

2、从现有遮蔽治具一挂一的方式改成一挂多的方式
