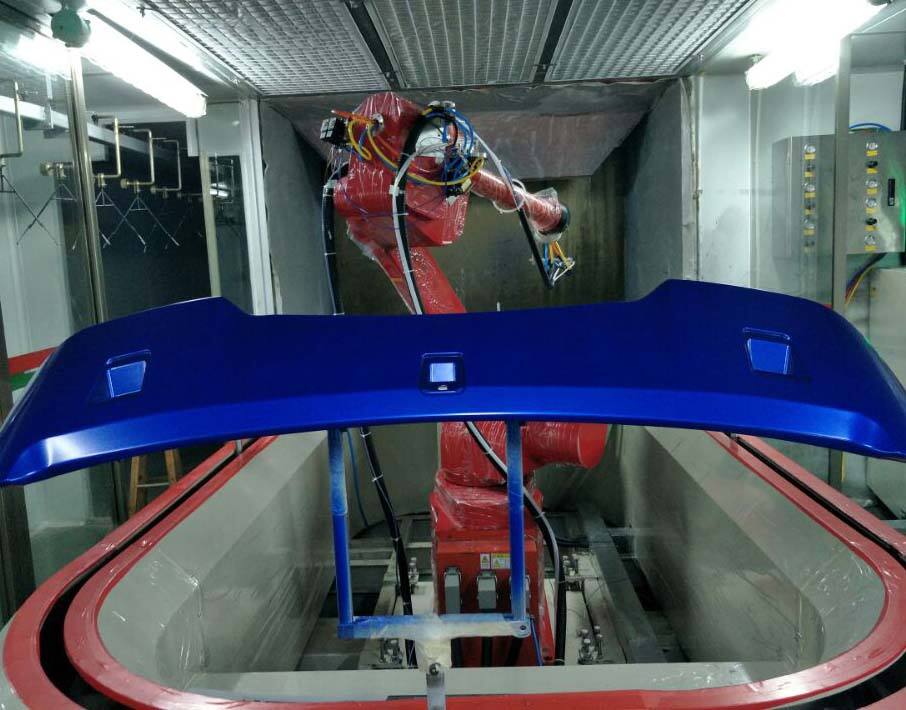

汽车尾翼机器人自动喷涂线
RDPT02 +地轨环形线：
荣德喷涂生产线整体布局合理，人流物流通畅，能满足产品生产的工艺流程需要；生产线各运动部分应 运转灵活，无异常噪音，工件在线体上运行平稳，无抖动、爬行、碰撞现象；

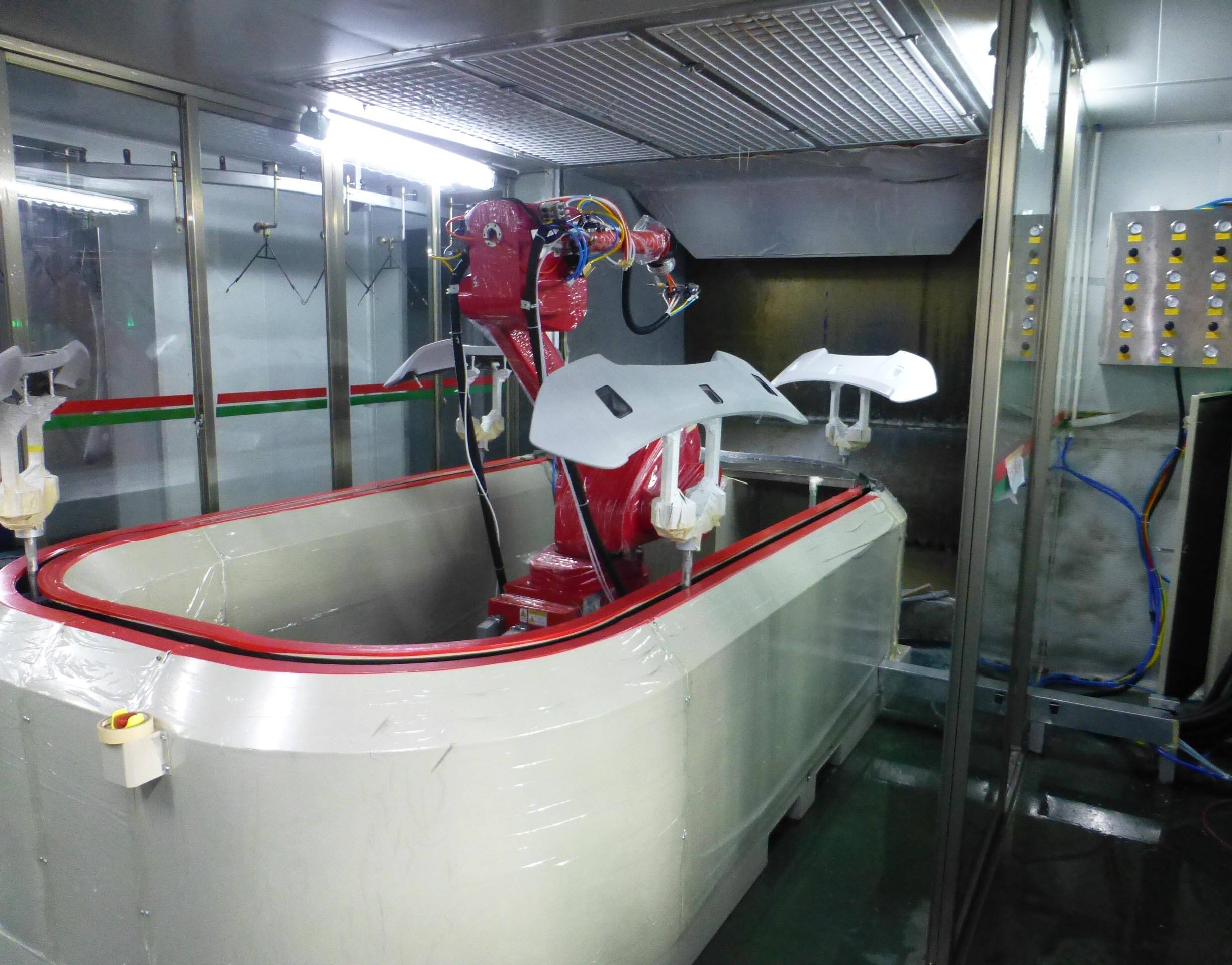

汽车尾翼机器人自动喷涂线
一、输送线
线体采用P=38.1mm十字优质碳钢链条输送，线体总长9米。
二、RDPT02 （落地安装）
三、机器人底座
二型机器人底坐规格尺寸：L1200*W800mm
四、工件检测系统
五、喷涂及供油部分：涂料粘度＜25S（岩田二号量杯），涂料适用于油管输送。
六、3色换色系统
型号 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
RDPT0105普通型 |
RDPT0110加强型 |
||||||
自由度 |
6轴 |
6轴 |
6轴 |
6轴 |
|||
工作范围 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
手腕类型 |
连接手腕 |
连接手腕 |
中空手腕 |
中空手腕 |
|||
最大负载能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
最大直线补偿速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
重复定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
运转性能 |
最大行程 |
JT1 |
旋转 |
±170° |
±170° |
±145° |
±145° |
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
JT4 |
旋转1 |
±360° |
±360° |
±720° |
±720° |
||
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
JT6 |
旋转2 |
±720° |
±720° |
±410° |
±410° |
||
重量 |
210KG |
220kg |
460kg |
590kg |
|||
本体颜色 |
中国红RAL2008 |
中国红RAL2008 |
中国红RAL2008 |
中国红RAL2008 |
|||
