玩具工艺品

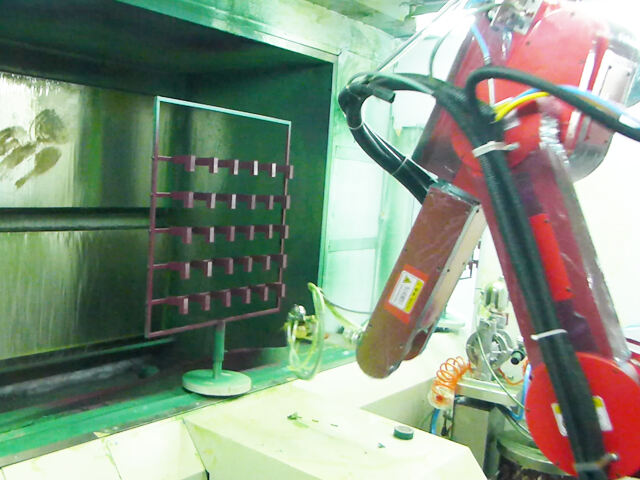

塑胶玩具机器人全自动喷漆

塑胶玩具机器人全自动喷漆

火车模型塑胶玩具机器人自动喷漆线:

机器人喷漆产品合格率大为提高,喷涂效果全部为喷漆师傅级别的水平。机器人喷漆提高产量,可24小时不间断作业。

分享至:
立即咨询
  • 塑胶玩具机器人全自动喷漆
  • 塑胶玩具机器人全自动喷漆
  • 塑胶玩具机器人全自动喷漆

机器人喷涂线的输送线

线体采用P=381mm十字优质碳钢链条输送,线体总长21.34米。

动力采用减速马达,步进式输送。配重锤式张紧座、自转机构

除静电柜

规格尺寸:L1000*W600*H1700mm

RDPT0105 特点

体积小,工作范围大,速度快,精度高,特别合适中小零件的喷涂,可与转台、

滑台输送链系统等辅助设备集成作业

柔性大,可实现内表面和外表面的喷涂提高喷涂质量和材质利用率,仿形喷涂轨迹

精确,提高涂膜的均匀性能等外观喷涂质量,降低过喷涂量


工件检测系统

喷涂及供油部分:涂料粘度<25S,涂料适用于油管输送。

喷涂部分

喷枪自动调节雾化,喷幅大小及油量大小。

此型号喷枪和泵浦适合试机及一般用途,若后续因工艺、产品、油漆等改变而需要

更换喷枪和泵浦时,客户应另外购买。


供油部分

泵浦、专用耐磨腐蚀油管、供漆压力调节稳压器、搅拌架

水帘水洗式喷漆柜

外形尺寸:L1600*W2100*H2000mm

机器人控制间及泵浦间

烤炉

规格尺寸:L5000*W950*H1800mm

用途:油漆烘干

送风风管、排风风管

型号

RDPT01

RDPT02

RDPT03

RDPT0105普通型

RDPT0110加强型

自由度

6

6

6

6

工作范围

1300mm

1300mm

2000mm

2700mm

手腕类型

连接手腕

连接手腕

中空手腕

中空手腕

最大负载能力

手腕5kg

手腕10kg

手腕10kg

手腕10kg

最大直线补偿速度

2.0m/s

2.0m/s

2.0m/s

2.0m/s

重复定位精度

±0.2mm

±0.2mm

±0.5mm

±0.5mm

运转性能

最大行程

JT1

旋转

±170°

±170°

±145°

±145°

JT2

下部手臂

135°至—90°

135°至—90°

105°至—55°

1115°至—65°

JT3

上部手臂

168°至-80°

168°至-80°

90°至-80°

90°至-80°

JT4

旋转1

±360°

±360°

±720°

±720°

JT5

手腕俯仰

±120°

±120°

±720°

±720°

JT6

旋转2

±720°

±720°

±410°

±410°

重量

210KG

220kg

460kg

590kg

本体颜色

中国红RAL2008

中国红RAL2008

中国红RAL2008

中国红RAL2008
