重工机械

电箱全自动喷涂生产线

电箱全自动喷涂生产线

电箱电柜五金件全自动喷漆线:

喷涂方式:根据产品的喷涂范围和喷枪的数量,选择合理的自动喷涂设备(往复机、机器人等);喷涂环境:喷漆柜采用水帘式,万级、十万级无尘喷涂室,通过高效送风口送入喷房;恒温恒湿等

分享至:
立即咨询
  • 电箱全自动喷涂生产线
  • 电箱全自动喷涂生产线
  • 电箱全自动喷涂生产线

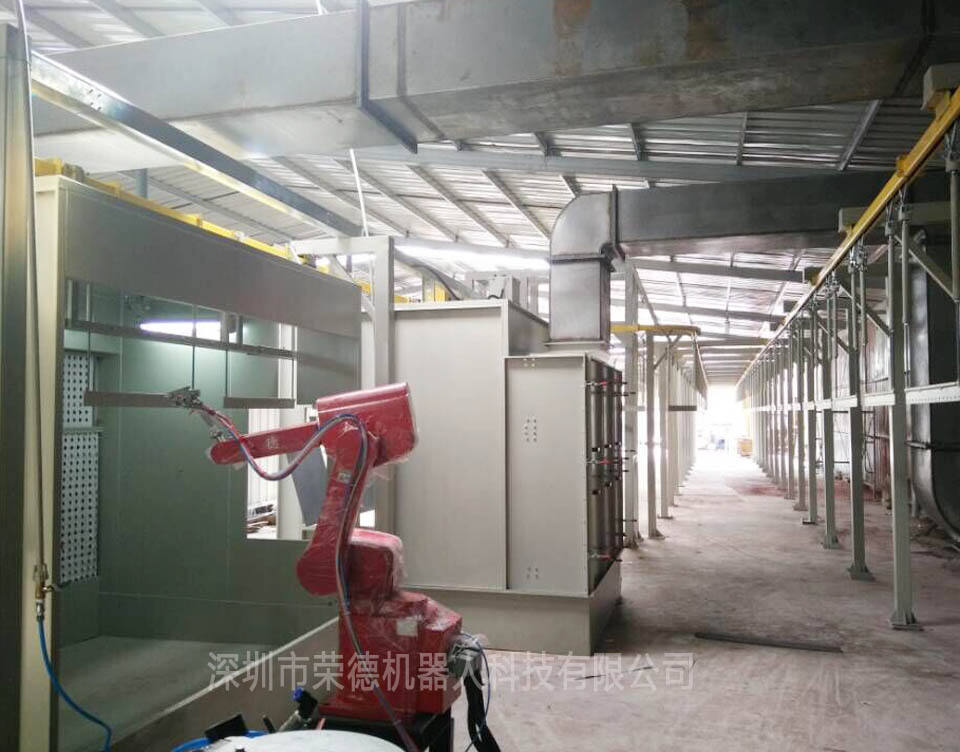

电箱机器人自动喷漆线组成结构

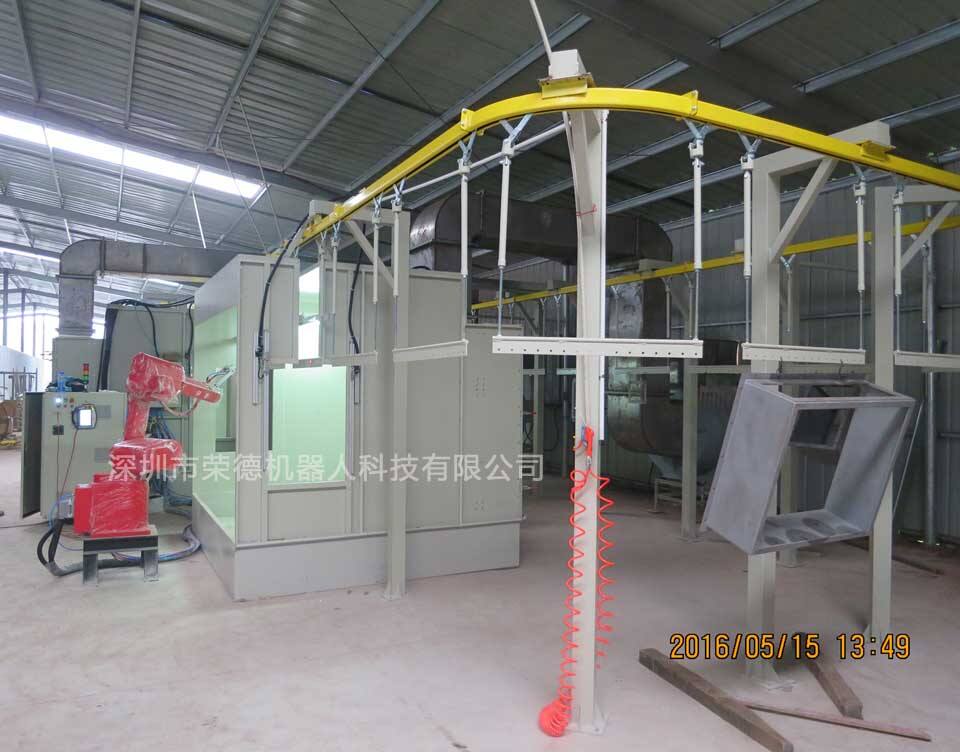

1.悬吊输送线

此输送机为架空式,可自由选择搬运路线,有效的利用空间,由链传动装置和调整装置等单元组成,轨道高位增加防护栏,以防止工件掉下伤人。


喷涂生产线组成结构:

人工上下件、自动输送线、手动除尘、预热除湿处理、静电自动除尘、自动喷涂设备(往复机、机器人等)、无尘喷涂室、漆雾排除系统、恒温恒湿送风系统、高效均压箱、产品表面流平、烘干隧道炉、自然风冷却系统、中央控制系统、废水废气处理系统等等


2.RDPT0105 2套

3.底漆喷涂部分:涂料粘度<25S(岩田二号量杯),涂料适用于油管输送。

4.面漆喷涂部分

5.机器人干式喷漆柜

6.干式手动喷漆柜

.......

型号

RDPT01

RDPT02

RDPT03

RDPT0105普通型

RDPT0110加强型

自由度

6

6

6

6

工作范围

1300mm

1300mm

2000mm

2700mm

手腕类型

连接手腕

连接手腕

中空手腕

中空手腕

最大负载能力

手腕5kg

手腕10kg

手腕10kg

手腕10kg

最大直线补偿速度

2.0m/s

2.0m/s

2.0m/s

2.0m/s

重复定位精度

±0.2mm

±0.2mm

±0.5mm

±0.5mm

运转性能

最大行程

JT1

旋转

±170°

±170°

±145°

±145°

JT2

下部手臂

135°至—90°

135°至—90°

105°至—55°

1115°至—65°

JT3

上部手臂

168°至-80°

168°至-80°

90°至-80°

90°至-80°

JT4

旋转1

±360°

±360°

±720°

±720°

JT5

手腕俯仰

±120°

±120°

±720°

±720°

JT6

旋转2

±720°

±720°

±410°

±410°

重量

210KG

220kg

460kg

590kg

本体颜色

中国红RAL2008

中国红RAL2008

中国红RAL2008

中国红RAL2008
