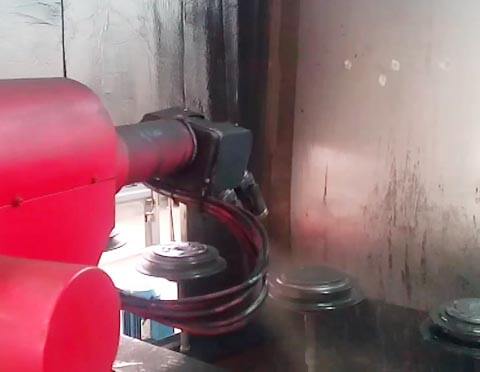

汽车制动鼓喷漆机器人

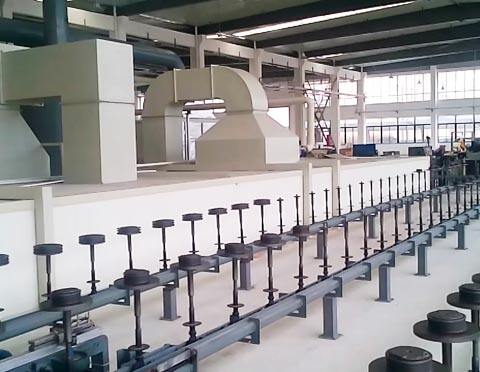

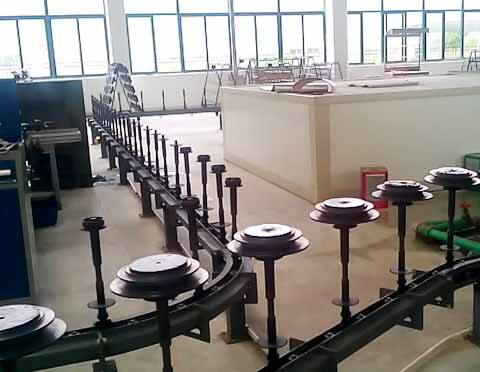

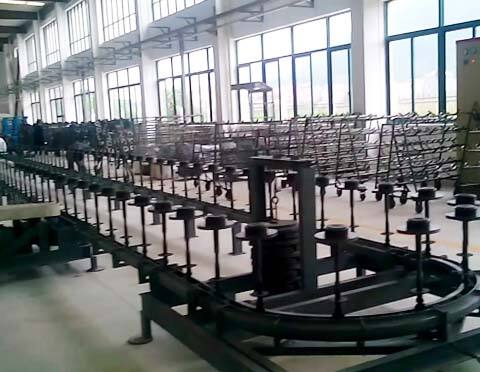

荣德1型 +地轨输送线

荣德可提供整厂规划喷涂生产线或人工喷涂改自动喷涂。

线体运行方式还可分为：跟踪连续式喷漆或步进式喷漆，工件转动方式有不转、90°、360°这三种形式

喷涂生产线组成结构：

人工上下件、自动输送线、手动除尘/静电自动除尘、预热除湿、自动喷涂设备（往复机、机器人等）、净化车间、漆雾排风系统、恒温恒湿送风系统、高效均压箱、产品表面流平、烘干、冷却系统、中央控制系统、废水废气处理系统等等

喷涂生产线细节说明：

喷涂方式：根据产品的喷涂范围和喷枪的数量，选择合理的自动喷涂设备（往复机、机器人等）；

输送方式：悬挂线、地链线、spindle线等；

喷涂环境：喷漆柜采用水帘式或干式、万级、十万级无尘喷涂室，通过高效送风口送入喷房；恒温恒湿等；

烘烤方式：隧道烤炉、精密烤箱、远红外发热IR管、uv固化；

废气处理：喷淋和活性炭过滤后排放等方式；

产 量：取决于工件的的工装方式及涂料的烘烤时间结合线速等因素；

适应工件：塑胶、五金件、木制品、玻璃、陶瓷、磁铁等产品表面喷漆处理；

型号				RDPT01		RDPT02	RDPT03
				RDPT0105普通型	RDPT0110加强型
自由度				6轴	6轴	6轴	6轴
工作范围				1300mm	1300mm	2000mm	2700mm
手腕类型				连接手腕	连接手腕	中空手腕	中空手腕
最大负载能力				手腕5kg	手腕10kg	手腕10kg	手腕10kg
最大直线补偿速度				2.0m/s	2.0m/s	2.0m/s	2.0m/s
重复定位精度				±0.2mm	±0.2mm	±0.5mm	±0.5mm
运转性能	最大行程	JT1	旋转	±170°	±170°	±145°	±145°
		JT2	下部手臂	＋135°至—90°	＋135°至—90°	＋105°至—55°	＋1115°至—65°
		JT3	上部手臂	＋168°至－80°	＋168°至－80°	＋90°至－80°	＋90°至－80°
		JT4	旋转1	±360°	±360°	±720°	±720°
		JT5	手腕俯仰	±120°	±120°	±720°	±720°
		JT6	旋转2	±720°	±720°	±410°	±410°
重量				210KG	220kg	460kg	590kg
本体颜色				中国红RAL2008	中国红RAL2008	中国红RAL2008	中国红RAL2008

•
