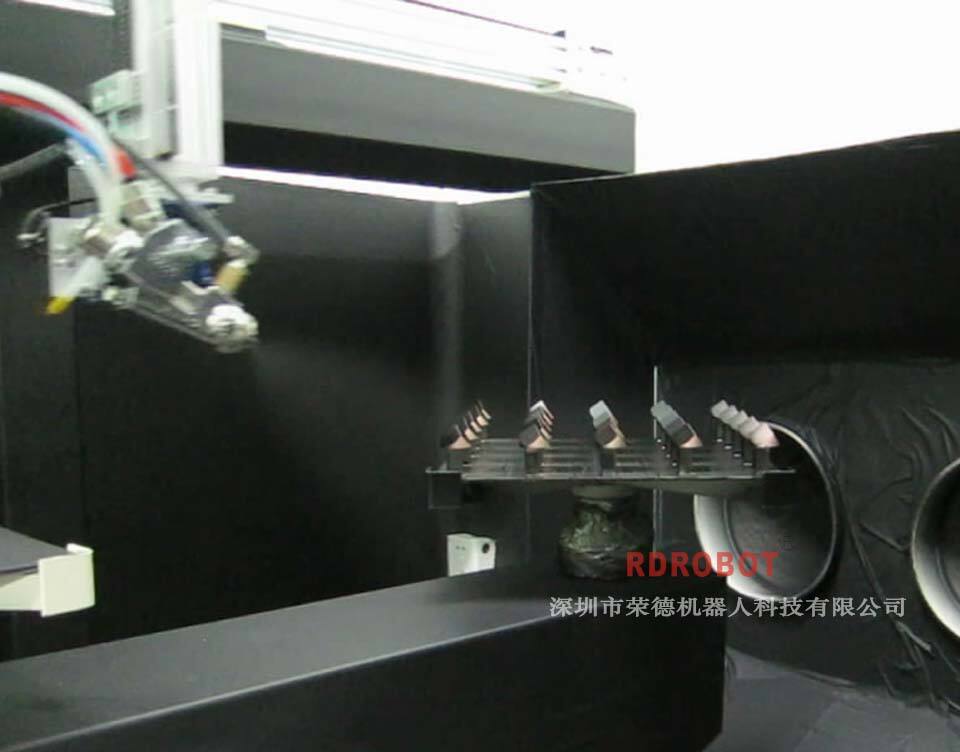

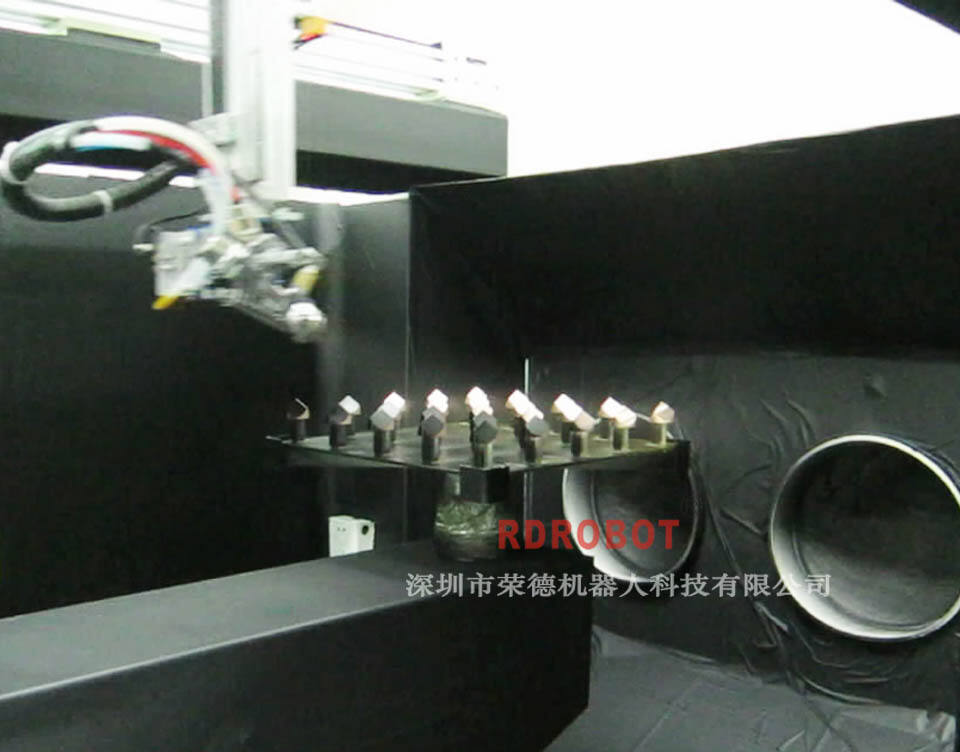

菱形玻璃制品自动喷漆设备

机台动作：

A盘上料→旋转进入喷涂区→喷枪开油→配合X1、Y2、Z3、W4、R5轴运动，先喷A面→转90度→喷B面→转90度→喷C面→转90度→喷D面→A盘转出→B盘转入→循环

荣德自动喷漆设备优点：

自动喷漆涂层均匀速度稳定，光泽度好。

内置节油程序，比同类设备节省油漆。

自动喷漆产品合格率大为提高，喷涂效果全部为喷漆师傅级别的水平。

自动喷漆提高产量，可24小时不间断作业。

自动喷涂节省资源，减少占地面积。

自动喷漆减少油漆对人体的危害，有效应对招工人员的困扰。

自动喷漆提升公司形象，客户放心，可接大量订单。

用伺服电机数字化的控制使喷涂过程更稳定更精密，并且采用触摸屏使操作更为简便。

项目		两盘五轴自动喷漆台	四盘五轴自动喷漆台
外观尺寸（可定制）		L2000*W2000*H2070mm	L2600*W2000*H2070mm
网盘数量（可定制）		2个	4个
网盘尺寸（可定制）		600*600mm	600*600mm
电源输入		AC3φ380V50HZ	AC3φ380V50HZ
整机功率		3KW	3.5KW
消耗空气		350L/min,6KG/cm2	700L/min,6KG/cm2
X1轴左右运动	行程	600mm	600mm
	速度	0-1.5m/s	0-1.5m/s
Y2轴前后运动	行程	600mm	600mm
	速度	0-1.5m/s	0-1.5m/s
Z3轴上下运动	行程	300mm	300mm
	速度	0-0.3m/s	0-0.3m/s
W4轴垂直摆枪	行程	0-180°	0-180°
	速度	0-60°/s	0-60°/s
T5轴水平摆枪	行程	0-150°	0-150°
	速度	0-60°/s	0-60°/s
R6轴网盘自转	运动方式	90°分度定位或360°连续旋转	90°分度定位或360°连续旋转
编程方式		示教或数字输入	示教或数字输入
编程单元		可编程控制器，触摸屏	可编程控制器，触摸屏
存储容量		60-200组	60-200组
备注		特殊规划可以非标订做

•
