配套自动上下件机械手

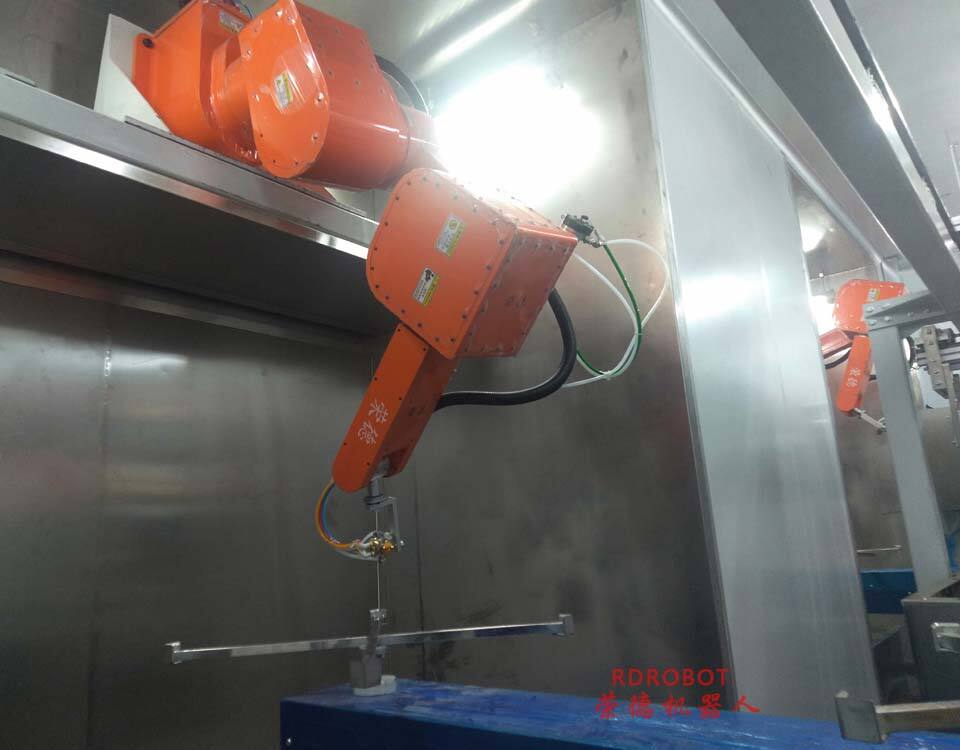

塑胶箱体机器人自动喷涂设备采用RDPT010203防爆(防爆证书编号：CNEX19.0193X)，配套自动上下件机械手，自动输送线，进行全自动喷涂作业。

本体规格说明

手腕荷重能力：5KG，轴数：6轴，工作范围：R1300mm （手臂半径），安装功率5KW，电源电压AC380V 50HZ三相5线制

控制系统：欧洲KEBA机器人控制系统，机器人业界最成熟、最可靠 的控制系统，有30多年的经验，欧洲一流品牌。

RDPT010203机器人喷漆优点

机器人喷漆涂层均匀速度稳定，光泽度好。

内置节油程序，比同类设备节省油漆。

机器人喷漆产品合格率大为提高，喷涂效果为喷漆师傅级别的水平。

机器人喷漆提高产量，可24小时不间断作业。

机器人喷涂节省资源，减少占地面积。

机器人喷漆减少油漆对人体的危害，有效应对招工人员的困扰。

机器人喷漆提升公司形象，客户放心，可接大量订单。

机器人工作范围大，适用产品广，设备利用率高。

机器人仿形喷涂轨迹精确，喷涂均匀性好。

荣德特点

体积小，工作范围大，速度快，精度高，特别合适中小零件的喷涂，可与转台、

滑台输送链系统等辅助设备集成作业

柔性大，可实现内表面和外表面的喷涂提高喷涂质量和材质利用率，仿形喷涂轨迹

精确，提高涂膜的均匀性能等外观喷涂质量，降低过喷涂量

机器人喷漆柜2台

规格尺寸：L2000*W2500*H2650mm

水箱采用SUS201T1.5mm不锈钢板折弯制作。底板采用斜坡式，便于清理。

墙板采用SUS201T1.5mm不锈钢板折弯制作。

水帘板采用不锈钢板SUS201T1.5mm折弯制作，用于冲洗油漆。

涡卷板SUS201T1.5mm不锈钢板折弯制作，利用文丘式原理冲洗油漆，除漆效率80%。

喷涂部分：涂料粘度＜25S（岩田二号量杯），涂料适用于油管输送。

程控金枪自动调节雾化，喷幅大小及油量大小。

此型号喷枪和泵浦适合试机及一般用途，若后续因工艺、产品、油漆等改变而需要

供油部分：漆宝隔膜泵浦。

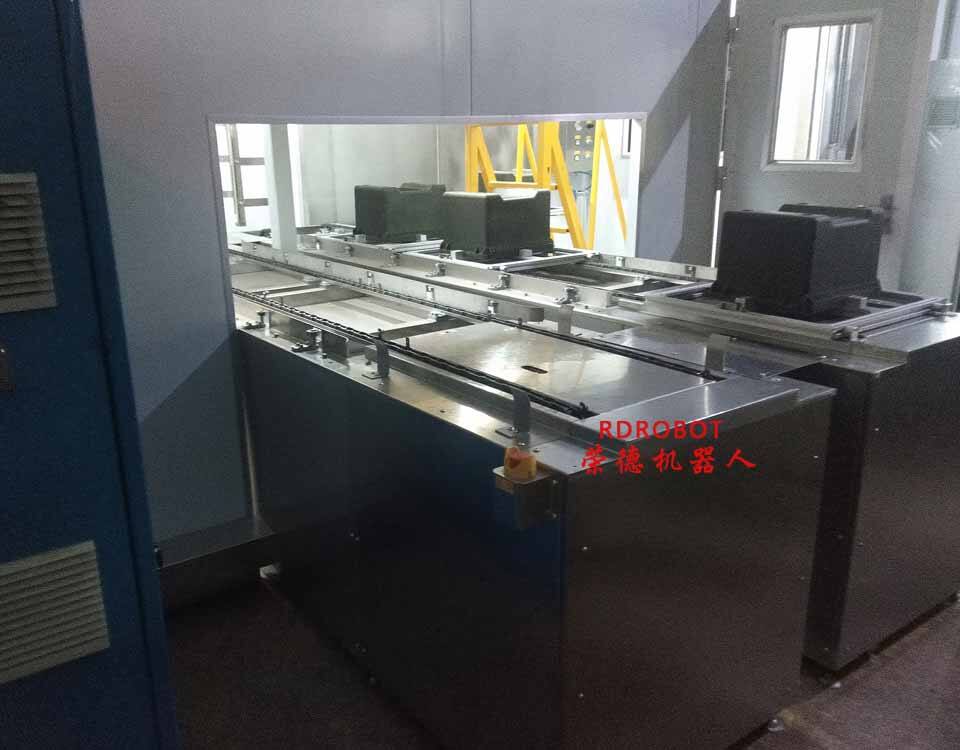

上下件输送线

规格尺寸：L4000*W750*H850mm

动力部分：变频调速范围0.2-1M/min，工艺速度0.42M/min，步进式输送。

上下件机械手

规格尺寸：L6350*W900*H2000mm

Y轴平移、Z轴升降、抓取采用标准气缸

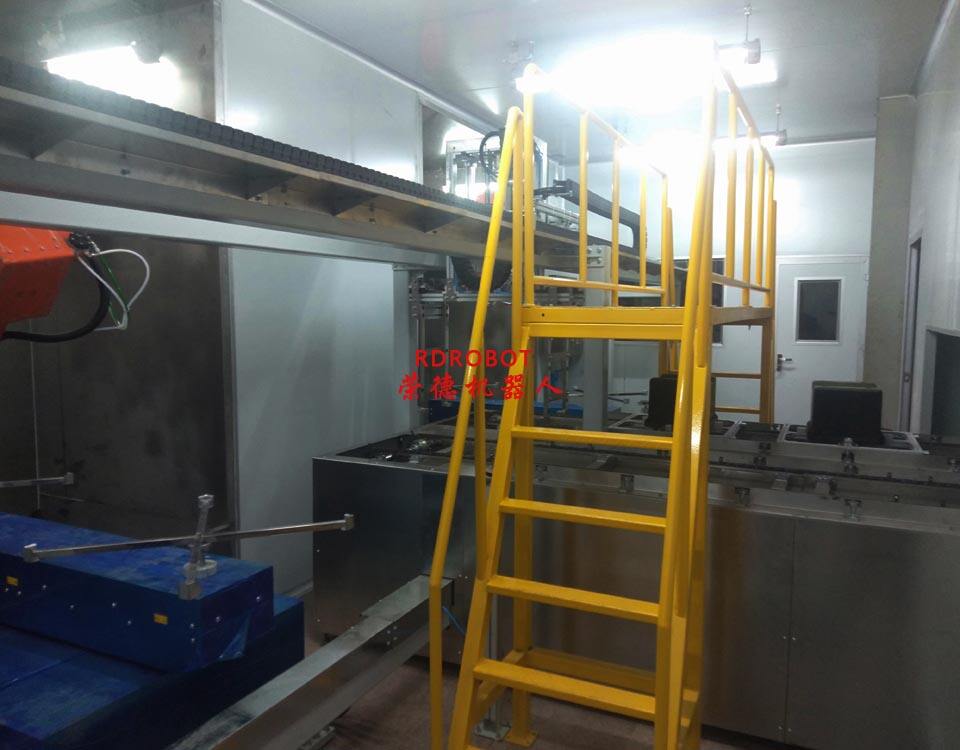

操作间

规格尺寸：L12000*W3000*H3000mm

用途：涂装作业区域，实行防尘隔离。

废气处理设备、废水处理设备符合当地排放能达标

废气处理设备高空排放烟囱、检测孔、检测平台、检修爬梯。

•
